Ovládání jehlového uzávěru pro vstřikování plastů

MCS®vgc je specializovaný valve gate controller pro jehlový uzávěr trysky vyvinutý na základě osvědčeného regulátoru teploty horkých kanálů Feller MCS®. Kombinuje regulaci teploty a ovládání jehlového uzávěru v jednom zařízení.

Inovativní editor sekvencí s grafickým a tabulkovým znázorněním umožňuje jednoduché a přehledné programování otevírání a zavírání trysek pro každou fázi vstřikovacího cyklu. Pro kompletní instalaci doporučujeme naše kabely pro topení a termočlánkové kabely kompatibilní se systémy Feller.

Ovládání ventilů pro pneumatické a hydraulické systémy
Vyvinuto na základě regulátoru Feller MCS®
Regulátor teploty a ovládání jehlového uzávěru v jednom zařízení
Inovativní editor sekvencí
Pro 6 až 30 kanálů (rozšiřitelné po 6 kusech)
OPC UA, VNC, Ethernet CAT 5

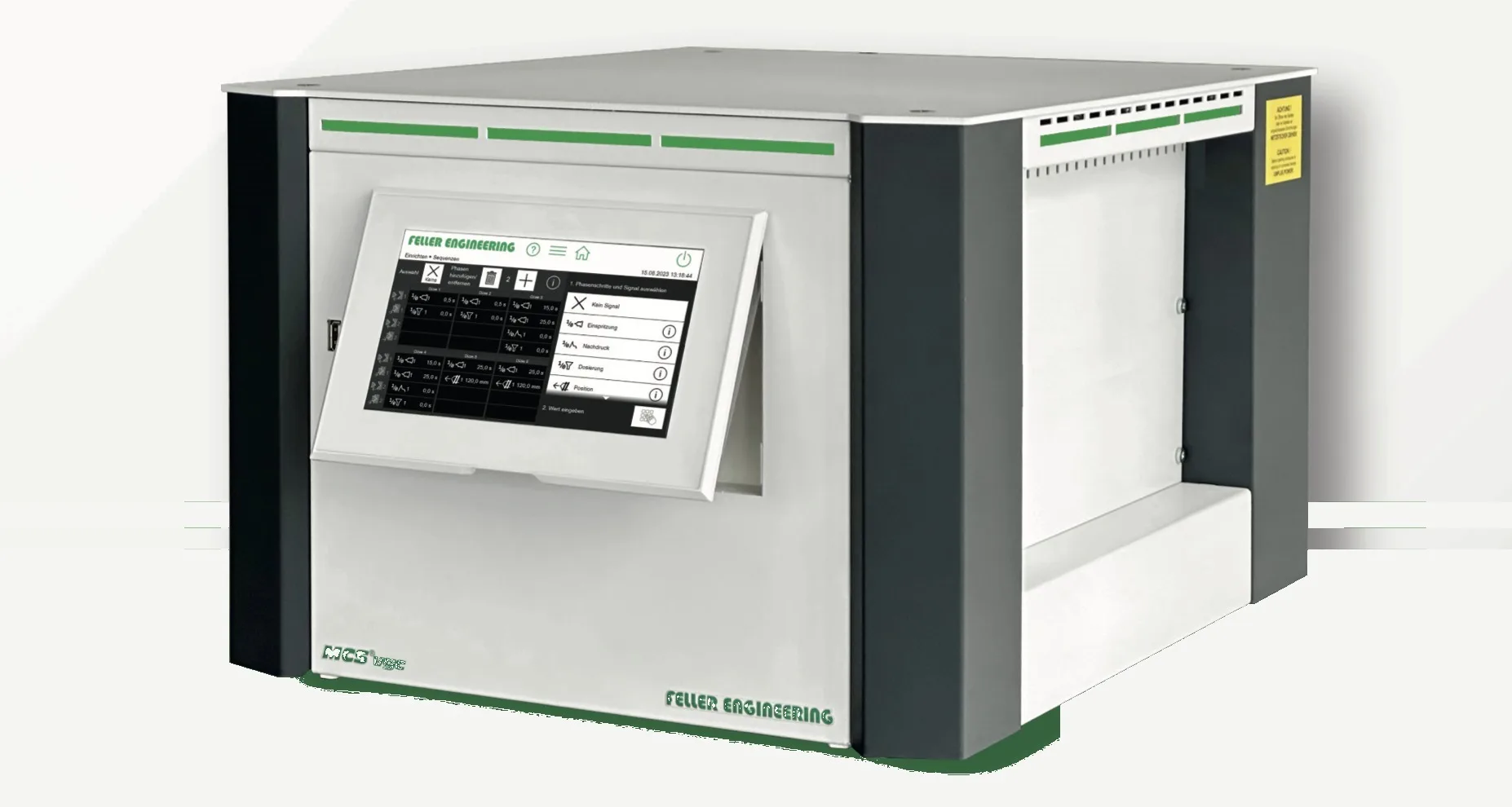

Feller MCS®vgc — valve gate controller pro ovládání jehlového uzávěru vstřikovací formy

Nekompromisně jednoduché a intuitivní

Grafické a tabulkové znázornění sekvence

Sekvence jsou prezentovány v tabulkové formě, přičemž pro každou fázi je otevření nebo uzavření trysky znázorněno grafickými symboly. Tabulková prezentace usnadňuje zadávání sekvencí a zvyšuje přehlednost v hlavním zobrazení. Umožňuje porovnání jednotlivých sekvencí na první pohled.

Ikona + text pro programování sekvencí

Signály pro programování sekvence jsou zobrazeny pomocí kombinace ikon a textu, což výrazně zjednodušuje proces vytváření sekvence a snižuje riziko chyb obsluhy.

Kontextová nápověda na dotek

Pro každou funkci lze jedním dotykem na symbol vyvolat stručný popis. Tím se vyhnete zdlouhavému hledání v návodu k obsluze — rychlá a efektivní obsluha přímo u stroje.

Kombinace s regulátorem teploty MCS

MCS®vgc lze kombinovat s regulátorem teploty horkých kanálů MCS v jednom zařízení, čímž snižujete počet potřebných přístrojů a zjednodušujete celou instalaci u vstřikovacího stroje.

Podpora až 4 vstřikovacích jednotek

Systém zpracovává digitální signály stroje pro každou vstřikovací jednotku — spuštění vstřikování, dotlak, dávkování — a analogové signály polohy šneku a vstřikovacího tlaku.

Kontrola koncové polohy jehly

Volitelná kontrola polohy jehly přes dva vstupy 24 VDC zajišťuje bezpečný provoz a okamžitou detekci poruchy ventilu. Výstupy jsou odolné proti zkratu.

Technické parametry

Kategorie	Specifikace	Hodnota
Ovládání a displej	Displej	7" dotykový displej, rezistivní
Ovládání a displej	Externí monitor	Volitelně 15" nebo 19"
Skříň	Materiál	Pozinkovaná ocel
Skříň	Třída krytí	IP 20
Napájení	Napájecí napětí	120 až 230 V, ±10 %, 50 až 60 Hz
Vstřikovací jednotky	Maximální počet	4
Ovládání ventilů	Počet kanálů	6 až 30 (rozšiřitelné po 6 kusech)
	Typ ventilů	Mono- nebo bistabilní
	Výstupní napětí	24 VDC, max. 1,6 A na kanál
	Ochrana výstupů	Odolné proti zkratu
Kontrola polohy jehly	Vstupy	2× 24 VDC (volitelná)
Digitální signály stroje	Společné signály	Volba stroje, porucha stroje, porucha hydrauliky
	Signály na jednotku	Spuštění vstřikování, dotlak, dávkování
	Úroveň signálu	24 VDC (vysoká úroveň)
Analogové signály stroje	Typ signálu	Poloha šneku a vstřikovací tlak
Analogové signály stroje	Rozsah / rozlišení	0 až 10 VDC, 16 bitů
Výstupy alarmu	Reléové kontakty	3× bezpotenciálový kontakt, max. 250 VAC
Datová rozhraní	Ethernet	CAT 5
	USB	USB 2.0
	Průmyslová komunikace	OPC UA
	Vzdálený přístup	VNC
